单排四点接触球内齿式转盘轴承|单排四点接触球式转盘轴承（01系列）|转盘轴承|产品展示|大型转盘轴承|回转支承|分离式轴承|大型齿圈|洛阳荣驰机械设备有限公司}>

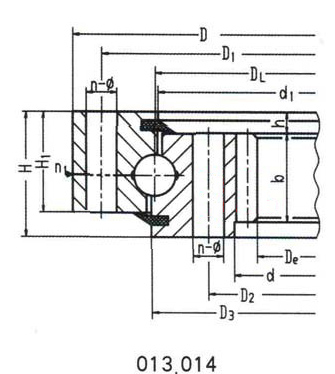

基本型号 Basic Type	外型尺寸 Configuration Size			安装尺寸 Mounting Size				结构尺寸 Structural Size						齿轮参数 Gear Data					额定负荷 Basic load ratings	参考质量 Reference quality
内齿式 Inner tooth type (DL)	D	d	H	D₁	D₂	n	Ф	n₁	Ф	D₃	d₁	H₁	h	m	De	z	b	x	Coa	kg
	mm			mm			mm		mm	mm					mm		mm		10
013.30.500	602	398	80	566	434	20	18	4	M10×1	501	498	70	10	5	365	74	60	+0.5	129	75.8
014.30.500														6	366	62
013.30.560	662	458	80	626	494	20	18	4	M10×1	561	558	70	10	5	425	86	60	+0.5	144	94
014.30.560														6	426.5	72
013.30.630	732	528	80	696	564	24	18	4	M10×1	631	628	70	10	6	492	83	60	+0.5	187	110
014.30.630														8	488	62
013.30.710	812	608	80	776	644	24	18	4	M10×1	711	708	70	10	6	570	96	60	+0.5	212	120
014.30.710														8	568	72
013.40.800	922	678	100	878	722	30	22	6	M10×1	711	798	90	10	8	632	80	80	+0.5	313	256
014.40.800														10	630	64
013.40.900	1022	778	100	978	822	30	22	6	M10×1	901	898	90	10	8	736	93	80	+0.5	355	240
014.40.900														10	730	74
013.40.1000	1122	878	100	1078	922	36	22	6	M10×1	1001	998	90	10	10	820	83	80	+0.5	394	305
014.40.1000														12	816	69
013.40.1120	1242	998	100	1198	1042	36	22	6	M10×1	1121	1118	90	10	10	940	95	80	+0.5	443	300
014.40.1120														12	936	79
013.45.1250	1390	1110	110	1337	1163	40	26	6	M10×1	1252	1248	100	10	12	1044	88	90	+0.5	554	420
014.45.1250														14	1036	75
013.45.1400	1540	1260	110	1487	1313	40	26	6	M10×1	1402	1398	100	10	12	1188	100	90	+0.5	617	480
014.45.1400														14	1190	86
013.45.1600	1740	1460	110	1687	1513	45	26	8	M10×1	1602	1598	100	10	14	1386	100	90	+0.5	702	550
014.45.1600														16	1376	87
013.45.1800	1940	1660	110	1887	1713	45	26	8	M10×1	1802	1798	100	10	14	1568	113	90	+0.5	793	610
014.45.1800														16	1568	99
013.60.2000	2178	1825	144	2110	1891	48	33	8	M10×1	2002	1998	132	12	16	1728	109	120	+0.5	1210	1100
014.60.2000														18	1728	97
013.60.2240	2418	2065	144	2350	2131	48	33	8	M10×1	2242	2238	132	12	16	1984	125	120	+0.5	1350	1250
014.60.2240														18	1980	111
013.60.2500	2678	2325	144	2610	2391	56	33	8	M10×1	2502	2498	132	12	18	2232	125	120	+0.5	1500	1400
014.60.2500														20	2220	112
013.60.2800	2978	2625	144	2910	2691	56	33	8	M10×1	2802	2798	132	12	18	2520	141	120	+0.5	1680	1600
014.60.2800														20	2520	127
013.75.3150	3376	2922	174	3686	3014	56	45	8	M10×1	3152	3147	162	12	20	2820	142	150	+0.5	2380	2800
014.75.3150														22	2816	129
013.75.3550	3776	3322	174	3686	3414	56	45	8	M10×1	3552	3547	162	12	20	3220	162	150	+0.5	2690	3200
014.75.3550														22	3212	147
013.75.4000	4226	3772	174	4136	3864	60	45	10	M10×1	4002	3997	162	12	22	3652	167	150	+0.5	3020	3600
014.75.4000														25	3650	147
013.75.4500	4726	4272	174	4636	4364	60	45	10	M10×1	4502	4497	162	12	22	4158	190	150	+0.5	3410	4000
014.75.4500														25	4150	167

基本型号	外型尺寸			安装尺寸				结构尺寸						齿轮参数					额定负荷	参考质量
Basic Type	Configuration Size			Mounting Size				Structural Size						GearData					Basic load ratings	Reference quality
内齿式	D	d	H	D1	D2	n	Ф	n1	Ф	D3	d1	H1	h	m	da	z	b	x	Coa	kg
Inner tooth
type
(DL)	mm			mm			mm		mm	mm					mm		mm		10
013.25.315	408	222	70	372	258	18	M16	2	M10×1	316	314	60	10	5	190	40	50	0	4.4	41
013.25.355	448	262	70	412	298	18	M16	2	M10×1	356	354	60	10	5	235	49	50	0	4.4	53
013.25.400	493	307	70	457	343	18	M16	2	M10×1	401	399	60	10	6	276	48	50	0	5.3	6
013.25.450	543	357	70	507	393	18	M16	2	M10×1	451	449	60	10	6	324	56	50	0	5.3	68
